Analizatory sieci, analizatory parametrów sieci elektrycznej
Analizatory sieci pokazują, co dzieje się w instalacji elektrycznej. Zamiast szacować pobór mocy na podstawie danych katalogowych urządzeń, dostajesz konkretne wartości odczytane z rozdzielnicy: napięcie, prąd, moc czynną, współczynnik mocy i zużycie energii elektrycznej.
Takie pomiary porządkują pracę z instalacją. Ułatwiają rozliczenia, pomagają zaplanować rozbudowę i szybciej wskazują miejsce, w którym coś działa niezgodnie z założeniami. W zakładach przemysłowych, gdzie energia jest jedną z głównych pozycji kosztowych, dostęp do rzetelnych danych to punkt wyjścia do jakichkolwiek oszczędności.
Czym są analizatory sieci i jakie parametry mierzą?
Analizatory parametrów sieci to mierniki wielofunkcyjne, które w sposób ciągły śledzą wielkości elektryczne w punkcie pomiarowym i udostępniają je na wyświetlaczu lub przez interfejs komunikacyjny. W odróżnieniu od zwykłego licznika nie ograniczają się do sumy zużytej energii, tylko pokazują, jak instalacja pracuje w danej chwili.
Warto od razu doprecyzować nazewnictwo, bo bywa mylące. W elektrotechnice analizator sieci oznacza urządzenie mierzące parametry sieci elektrycznej, a nie narzędzie do analizy ruchu w sieci teleinformatycznej. Ta kategoria dotyczy pierwszej grupy.
Typowy zakres pomiarów obejmuje:
- napięcia fazowe L-N oraz napięcia międzyfazowe L-L,
- prąd w poszczególnych fazach i prąd w przewodzie neutralnym,
- moc czynną, bierną i pozorną, osobno dla faz oraz sumarycznie,
- wartość współczynnika mocy (cos φ) i częstotliwość,
- energię czynną oraz bierną, pobraną i oddaną do sieci,
- udział harmonicznych i współczynnik odkształcenia THD.
Analizatory parametrów sieci rejestrują dane w czasie rzeczywistym, a wiele modeli zapisuje dodatkowo wartości minimalne, maksymalne i średnie z zadanego okresu. Dzięki temu widać nie tylko chwilowy odczyt, ale też przebieg pracy instalacji w czasie.
Sklep internetowy POLTECHNIK
Sprawdź dostępność produktów i złóż zamówienie bezpośrednio online
Gdzie stosuje się analizatory parametrów sieci?
Urządzenia te są używane w przemyśle i w obiektach użyteczności publicznej, czyli wszędzie tam, gdzie pobór mocy jest duży, zmienny albo rozłożony na wiele odbiorników. Im bardziej rozbudowana instalacja, tym trudniej ocenić jej pracę bez pomiarów.
Najczęstsze miejsca montażu to:
- rozdzielnice główne i oddziałowe w zakładach przemysłowych,
- linie produkcyjne, napędy i maszyny o dużym poborze mocy,
- szafy sterownicze oraz układy automatyki,
- budynki biurowe, obiekty handlowe i użyteczności publicznej,
- serwerownie i instalacje wymagające stabilnego zasilania,
- instalacje fotowoltaiczne oraz punkty ładowania pojazdów,
- podliczniki wydzielonych hal, stref i lokali.
Mierniki parametrów sieci mogą pracować z prądem jednofazowym i trójfazowym, więc sprawdzają się zarówno przy pojedynczym odbiorniku, jak i w rozbudowanej sieci elektrycznej z wieloma obwodami.
Co daje stałe monitorowanie parametrów sieci?
Sam pomiar jest tylko środkiem, liczy się to, co da się z niego wyciągnąć. Dokładna analiza parametrów sieci jest kluczowa dla efektywności energetycznej, bo pokazuje, gdzie energia jest realnie zużywana i kiedy pojawiają się kosztowne szczyty poboru.
Analizatory pomagają w identyfikacji anomalii w zużyciu energii. Nagły wzrost poboru, asymetria obciążenia faz, spadek współczynnika mocy czy rosnący poziom harmonicznych zwykle mają konkretną przyczynę techniczną, na przykład zużyty napęd albo źle dobraną kompensację. Wychwycenie takiego sygnału odpowiednio wcześnie ogranicza ryzyko awarii i nieplanowanego przestoju.
Dane pomiarowe wspierają też optymalizację rozkładu obciążeń w instalacjach. Łatwiej równomiernie rozłożyć odbiorniki na trzy fazy, przesunąć część procesów poza godziny szczytu i sprawdzić, czy przyłącze ma jeszcze zapas mocy przed dołożeniem nowej maszyny. Analiza historycznych danych pozwala prognozować zapotrzebowanie i planować modernizację bez przewymiarowania instalacji.
Efekt jest wymierny. Zastosowanie analizatorów zmniejsza rachunki za energię elektryczną, bo ujawnia pobór, którego wcześniej nikt nie widział, i pomaga uniknąć opłat za ponadumowny pobór mocy biernej. Pomiary stanowią również podstawę dla systemów zarządzania energią, w tym wdrożeń prowadzonych zgodnie z normą ISO 50001.
Interfejsy komunikacyjne i integracja z automatyką
Analizator, którego odczyty trzeba sprawdzać na miejscu przy rozdzielnicy, ma ograniczoną wartość. Dlatego większość urządzeń ma interfejsy komunikacyjne, które pozwalają przesłać dane dalej: do sterownika, komputera lub systemu nadzoru. Najczęściej spotykanym rozwiązaniem jest port RS-485. Mierniki mogą przesyłać dane przez komunikację Modbus RTU, a w instalacjach opartych na sieci Ethernet stosuje się Modbus TCP albo bramki konwertujące transmisję szeregową na protokół sieciowy. Kilkanaście urządzeń pracuje wtedy na jednej magistrali, każde pod własnym adresem. Dzięki temu odczyty z wielu punktów pomiarowych trafiają w jedno miejsce: do systemu SCADA, systemu zarządzania budynkiem lub oprogramowania do monitorowania energii. Uzupełnieniem są wyjścia przekaźnikowe i impulsowe oraz wejścia cyfrowe, które dają możliwość sygnalizowania przekroczeń, przełączania taryf albo zliczania impulsów z innych liczników.
Jak dobrać analizator sieci do instalacji?
Dobór zaczyna się od pytania, co i po co ma być mierzone. Inaczej wygląda prosta kontrola zużycia w jednym obwodzie, inaczej ocena jakości energii w rozdzielnicy głównej zakładu. Przed zakupem warto sprawdzić:- układ sieci i liczbę faz, czyli instalację jednofazową albo trójfazową, z przewodem neutralnym lub bez,
- sposób pomiaru prądu: bezpośredni w mniejszych obwodach albo pośredni, przez przekładniki prądowe, przy większych wartościach,
- zakres mierzonych wielkości, czyli podstawowe parametry pracy lub także harmoniczne i wskaźniki jakości energii,
- klasę dokładności oraz wymagania rozliczeniowe, na przykład certyfikat MID przy rozliczaniu najemców,

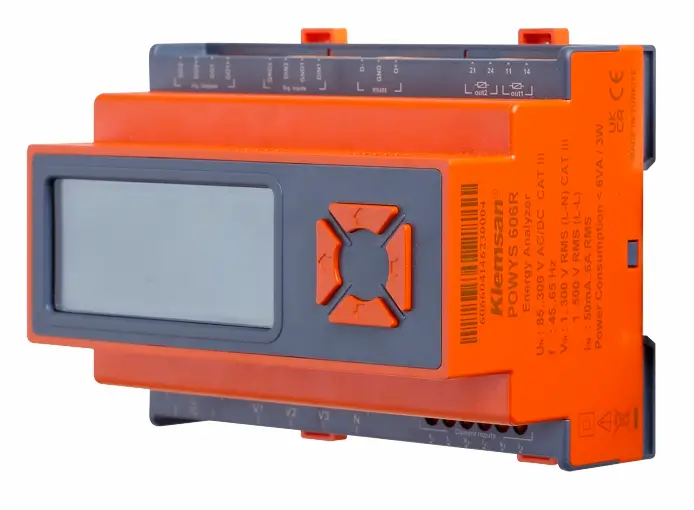

- sposób montażu: na szynie DIN wewnątrz rozdzielnicy albo tablicowy, w standardowym wycięciu drzwi szafy,
- czytelność wyświetlacza lub wersję bezekranową, odczytywaną wyłącznie zdalnie,
- dostępne interfejsy komunikacyjne i protokoły, zgodne z resztą systemu,
- liczbę wejść i wyjść, w tym przekaźnikowych, impulsowych i cyfrowych,
- zasilanie pomocnicze, stopień ochrony IP oraz zakres temperatur pracy,
- pamięć wewnętrzną i rejestrację danych do późniejszej analizy.
Warto z góry przewidzieć, ile punktów pomiarowych ma docelowo obejmować system. Dołożenie kolejnego urządzenia na wspólnej magistrali jest proste, o ile od początku zaplanowano adresację i przebieg okablowania.
Sprawdź analizatory sieci w ofercie Poltechnik!
W ofercie Poltechnik znajdziesz analizatory sieci oraz mierniki parametrów sieci przeznaczone do rozdzielnic, szaf sterowniczych i instalacji przemysłowych, w wersjach jedno- i trójfazowych, z komunikacją cyfrową. Na kartach produktów sprawdzisz parametry techniczne, dostępność i cenę, a zamówienie złożysz bezpośrednio w sklepie internetowym. Nie masz pewności, które rozwiązanie sprawdzi się w Twoim obiekcie? Skontaktuj się z nami, a pomożemy dobrać analizator do układu sieci, sposobu pomiaru prądu oraz systemu, z którym urządzenie ma się komunikować.Producenci
