Znakowanie przewodów, oznaczenia kabli i urządzeń w systemie Murrplastik

Znakowanie przewodów to element instalacji, który ma znaczenie przy jej uruchomieniu, rozbudowie albo w przypadku konserwacji. Czytelne oznaczenia przewodów elektrycznych skracają czas tych procesów do minimum, a przy okazji porządkują całą dokumentację układu.

W tej kategorii znajdziesz kompletny system oznaczeń Murrplastik: etykiety do pojedynczych żył, tabliczki identyfikacyjne do kabli, oznaczenia listw zaciskowych, przycisków i urządzeń, a także drukarki oraz oprogramowanie. Produkty są odporne na promieniowanie UV, zmienne warunki atmosferyczne i wysoką temperaturę, mają klasę palności V0 i spełniają normę EN45545.

Dlaczego znakowanie przewodów ma znaczenie w instalacji elektrycznej?

Znakowanie przewodów w instalacji elektrycznej jest kluczowe dla bezpieczeństwa. W rozbudowanej szafie sterowniczej, gdzie w jednym miejscu zbiega się kilkadziesiąt albo kilkaset żył, bez opisu trudno ustalić, który tor odpowiada za sygnał, a który za zasilanie urządzeń elektrycznych. Trwałe oznaczenia pomagają w uniknięciu pomyłek podczas montażu i serwisu, a w przypadku konserwacji skracają czas diagnostyki. Zasada jest prosta: każdy przewód powinien być identycznie oznakowany przy obu zakończeniach, bo dopiero wtedy identyfikacja w rozdzielnicach realnie przyspiesza serwis instalacji elektrycznych. Uzupełnieniem opisu jest kodowanie kolorystyczne przewodów, które określa ich funkcję w instalacji elektrycznej. Zgodność z normą PN-HD 308 S2 ogranicza ryzyko pomyłek podczas montażu: żółto-zielony kolor oznacza przewód ochronny (PE), niebieski kolor oznacza przewód neutralny (N), a brązowy kolor oznacza przewody fazowe (L). Dobre oznakowanie poprawia więc jednocześnie bezpieczeństwo i efektywność diagnostyki w instalacjach.

Sklep internetowy POLTECHNIK

Sprawdź dostępność produktów i złóż zamówienie bezpośrednio online

Metody znakowania przewodów – czym różnią się dostępne rozwiązania?

Oznaczniki kablowe są dostępne w różnych technologiach, a wybór metody znakowania przewodów zależy od miejsca montażu i warunków środowiskowych. Inaczej opisuje się cienkie żyły sterownicze w szafie, inaczej grube kable zasilające prowadzone na zewnątrz. Najczęściej stosowane rozwiązania to:
  • oznaczniki termokurczliwe, popularne w przemyśle elektrycznym i odporne na działanie chemikaliów, przy czym koszulki termokurczliwe zakładane są przed przyłączeniem przewodów i obkurczane na izolacji,
  • oznaczniki zatrzaskowe i nasuwane, których konstrukcja pozwala na szybki montaż bez narzędzi, także w już pracujących układach,
  • etykiety samoprzylepne, mające wysoką odporność na ścieranie i wilgoć, naklejane bezpośrednio na powłokę kabla,
  • etykiety samolaminujące, w których przezroczysta część chroni nadruk przed wilgocią, zanieczyszczeniami i substancjami chemicznymi,
  • tabliczki identyfikacyjne, idealne do opisu grubych kabli oraz wiązek kablowych, mocowane za pomocą opasek zaciskowych,
  • oznaczniki metalowe i szyldy oznaczeniowe ze stali nierdzewnej, odporne na korozję i trudne warunki pracy.
Etykieta samolaminująca jest dostępna w wersji do druku i do opisu ręcznego, dzięki czemu zapewnia trwałe oznaczenia w trudnych warunkach, również przy oznaczaniu przewodów hydraulicznych. Z kolei tabliczki mocowane opaskami kablowymi są szczególnie przydatne tam, gdzie oznacznik nie może być nasunięty na gotową wiązkę. Znaczenie ma też forma dostawy i sposób opisu. Oznaczniki dostarczane są w formie drabinki, w formie ciągłej lub w profilu zamkniętym, z polem opisowym dopasowanym do liczby znaków. Do znakowania kabli w trudnych warunkach należy stosować trwałe oznaczniki z nadrukiem lub etykiety drukowane na drukarkach. Druk termotransferowy wykorzystuje taśmy barwiące i umożliwia znakowanie różnych materiałów, a systemy druku laserowego sprawdzają się przy metalu i tworzywach. Drukarki do oznaczania mogą być ręczne lub stołowe, a same oznaczniki mogą zawierać kody kreskowe, symbole graficzne, a w rozbudowanych układach także tagi RFID (radio frequency identification).
  • Etykietowanie wspierane przez oprogramowanie
  • Szeroka gama materiałów i systemów etykietujących
  • Szybki, trwały i elastyczny system nadruku
  • Innowacyjne i ekonomiczne rozwiązania
  • Wysoka jakość, trwałość i wszechstronność
  • Etykietowanie jako usługa
  • Stworzymy Twój format etykiet do nadruku indywidualnego

Oznaczenia kabli i urządzeń Murrplastik w ofercie Poltechnik

Poniżej znajdziesz przegląd rozwiązań stosowanych na co dzień w automatyce, szafach sterowniczych i instalacjach przemysłowych. Każdy produkt odpowiada za inny etap oznaczania kabli, przewodów i podzespołów.

Oznaczenia pojedynczych przewodów

Wysokiej jakości, bezhalogenowa i uniwersalna etykieta KS 4/x, stosowana z tulejami KT, KTH, KTHQ, KTN lub z uchwytami KM, KMH, KMHQ. Zakładana na pojedyncze przewody, kable i linie. Dostępna w różnych długościach oraz różnych kolorach, co ułatwia dodatkowe kodowanie torów.

Tabliczka KSE

Etykiety KSE wciska się bezpośrednio na pojedyncze przewody o przekroju od 0,25 do 1,5 mm². Dostępne są w dwóch rozmiarach, w kolorze białym. To proste w montażu rozwiązanie do opisu żył sterowniczych o niewielkich przekrojach, stosowane głównie wewnątrz szaf.

Tabliczka KNQ

Wysokiej jakości, bezhalogenowa etykieta do późniejszego, bezpośredniego oznaczania przewodów. Tabliczkę KNQ przypina się ręcznie, bez poluzowywania połączenia i bez użycia narzędzi. Dostępna w trzech rozmiarach, do przekrojów przewodów od 0,5 do 6 mm², przydatna przy rozbudowie układu.

Oznaczenia listw zaciskowych

Etykietki oznaczeniowe do wszystkich popularnych złączy zaciskowych, pasujące do produktów wielu producentów: KLEMSAN, PHOENIX, WAGO, WEIDMÜLLER, ALLEN-BRADLEY, WOERTZ, WIELAND, BECKHOFF, MURRELEKTRONIK, LÜTZE AG czy SIEMENS. Dobór właściwego rozmiaru ułatwia wygodna lista porównawcza.

Oznaczenia urządzeń

Etykietki oznaczeniowe do znanych komponentów elektrotechnicznych montowanych w szafie sterowniczej oraz w urządzeniach, na przykład styczników czy modułów magistrali. Pasują do produktów różnych producentów, takich jak ABB, SIEMENS, Beckhoff, Finder, Wago czy Turck, a ich doboru dokonuje się na podstawie listy porównawczej.

Oznaczenia przycisków

System BMA to elastyczne rozwiązanie do etykietowania przycisków i lampek sygnalizacyjnych. Neutralne uchwyty etykiet typu BMA można wyposażyć w różne ramki typu BT-SR, w zależności od wymagań danej aplikacji. Bezhalogenowe etykiety pozwalają wykonać napisy jedno- i wielowierszowe.

Tabliczka BS

Wysokiej jakości, bezhalogenowa tabliczka z etykietą do napisów jedno- i wielowierszowych, montowana bezpośrednio za pomocą opaski kablowej. Wersje BS 5 oraz BS 5-2 nadają się do montażu wzdłużnego, natomiast BS 6 można montować zarówno wzdłużnie, jak i poprzecznie.

Szyna etykietowa BZS

System etykietowania BZS dostosowuje się do dowolnych wymagań: pozwala tworzyć poziome lub pionowe oznaczenia w szafach sterowniczych, na zewnątrz oraz wewnątrz obudowy. Długość nośnika etykiet i liczba tabliczek dobierane są według potrzeb, co ułatwia późniejszą rozbudowę.

Tabliczka KSR

Wysokiej jakości, bezhalogenowa i okrągła tabliczka etykietowa (PC okrągła pusta) do późniejszego etykietowania kabli, linii i przewodów. Mocowana za pomocą opaski kablowej lub haka S, dzięki czemu sprawdza się także przy oznaczaniu gotowych wiązek kablowych.

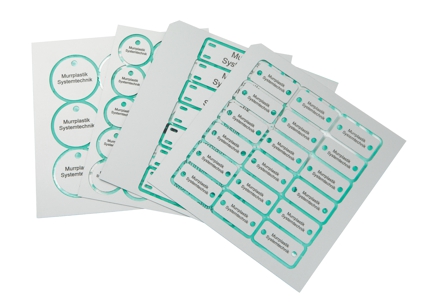

LAM Tabliczki Alumatt

Tabliczki Alumatt wykonane są z powlekanego aluminium, którego powierzchnia jest przystosowana do grawerowania laserowego. Po znakowaniu w systemie laserowym Murrplastik mp-LM grawerunek ma kolor czarny i pozostaje dobrze czytelny. Dostępne w grubości materiału 0,5 mm oraz 1,0 mm.

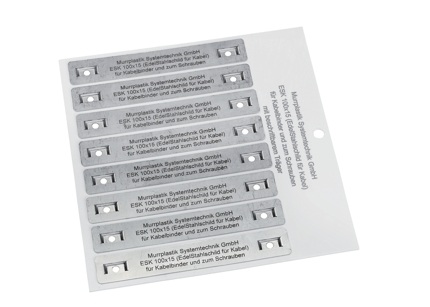

Tabliczka ze stali nierdzewnej

Etykiety ze stali nierdzewnej V4A o grubości materiału 0,8 mm, mocowane za pomocą nitów lub śrub. Oznaczenia wykonuje się wyłącznie systemem drukarki laserowej, na przykład mp-LM lub pulsar. Specjalna konstrukcja przeznaczona do przemysłu chemicznego, petrochemicznego, wydobywczego, stoczniowego i spożywczego oraz do elektrowni wiatrowych.

LES Stal nierdzewna, otwór 4x

Etykiety ze stali nierdzewnej V4A o grubości materiału 0,8 mm, mocowane za pomocą nitów lub śrub. Dostępne w wersjach prostokątnych i okrągłych, z otworami oraz bez otworów. Różnorodność wymiarów ułatwia dopasowanie do miejsca montażu, a oznaczenia wykonuje się systemem drukarki laserowej.

System oznaczeń Murrplastik – materiały, sprzęt i oprogramowanie

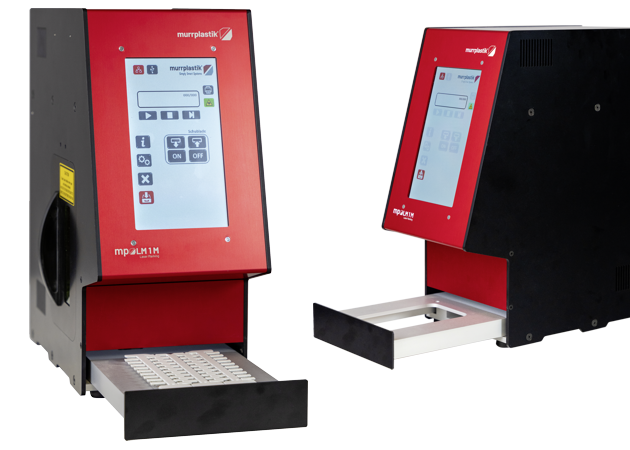

Murrplastik należy do nielicznych producentów oferujących wszystkie technologie etykietowania oraz usługę „etykieta na żądanie”. Materiały, urządzenia i oprogramowanie pochodzą z jednego źródła i są ze sobą zintegrowane, co upraszcza cały proces: od przygotowania opisu w systemie CAD/CAE, przez nadruk, aż po montaż w instalacji. Portfolio obejmuje szeroką gamę produktów do oznaczania przewodów i kabli, listw zaciskowych, przycisków oraz komponentów w szafach sterowniczych. Uzupełnieniem jest seria urządzeń laserowych mp-LM, opracowana z myślą o jakości nadruku, szybkości pracy i opłacalności, a także materiały eksploatacyjne oraz akcesoria montażowe. Duże znaczenie ma trwałość. Oznaczniki charakteryzują się odpornością na promieniowanie UV, wysoką temperaturę i zmienne warunki atmosferyczne, mają klasę palności V0 i spełniają normę EN45545, co pozwala stosować je również w taborze szynowym. Na życzenie powstają indywidualne formaty etykiet, w szerokiej gamie materiałów, kształtów, kolorów i opcji montażu, w zakresie 120 x 120 mm lub większym.

Jak dobrać oznaczenia kabli elektrycznych do konkretnej instalacji?

Samo zakładanie oznaczników jest niezwykle proste, ale ich dobór wymaga kilku decyzji. To właśnie od nich zależy, czy opis pozostanie czytelny przez długi czas, czy zblaknie po kilku miesiącach pracy. Przy wyborze rozwiązania należy wziąć pod uwagę:
  • przekrój żył i średnicę kabli, od których zależy rozmiar oznacznika,
  • temperaturę pracy, ponieważ typowe oznaczniki kablowe wytrzymują zakres od -30 do 100°C,
  • kontakt z olejami, smarami i substancjami chemicznymi,
  • ekspozycję na promieniowanie UV oraz pracę w warunkach zewnętrznych,
  • narażenie na uszkodzenia mechaniczne i ścieranie, na przykład w prowadnikach kablowych,
  • moment oznaczania (przed przyłączeniem przewodów czy już po podłączeniu instalacji),
  • sposób mocowania (nasuwanie, zatrzask, opaski kablowe, nity lub śruby),
  • metodę opisu (druk laserowy, druk termotransferowy albo opis ręczny).
W nowych instalacjach łatwiej zaplanować oznaczniki zakładane na przewód przed jego podłączeniem. Przy modernizacji lepiej sprawdzają się produkty montowane później, bez rozłączania torów. Oznaczniki kablowe są dostępne w różnych kolorach, co pozwala połączyć opis tekstowy z dodatkowym kodowaniem stref lub obwodów. Jeśli nie masz pewności, które rozwiązanie będzie odpowiednie, skontaktuj się z nami. Pomożemy dobrać oznaczenia przewodów i urządzeń do warunków pracy oraz do komponentów, które już masz w instalacji.

Sprawdź system oznaczeń Murrplastik w ofercie Poltechnik!

Kompletne rozwiązania do znakowania kabli i przewodów, od etykiet i tabliczek, przez drukarki, aż po oprogramowanie, znajdziesz w jednym miejscu. Dzięki temu oznaczenia w całej instalacji są spójne, trwałe i czytelne także po latach eksploatacji. Sprawdź dostępność produktów w sklepie internetowym Poltechnik i złóż zamówienie online. Jeśli potrzebujesz nietypowego formatu etykiet lub wsparcia przy doborze, napisz do nas, a przygotujemy rozwiązanie dopasowane do Twojej instalacji.
